一、VLF系列0.1HZ30kv,40kv,50kv,60kv,80kv超低頻耐壓試驗裝置產品簡介

本產品結合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、打印機輸出試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便?，F(xiàn)在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外，還有如下特點需要特別說明：

★ 電流、電壓數據均直接通過高壓側采樣獲得，所以數據真實、準確。

★ 過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于２０ms。

★ 過流保護：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于２０ms。

★高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。

★ 由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

二、VLF系列0.1HZ30kv,40kv,50kv,60kv,80kv超低頻耐壓試驗裝置原理

超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。我們知道，在對大型發電機、電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕 ，理論上容量約為工頻的五百分之一。試驗程序大大地減化，與工頻試驗相比優越性更多。這就是為什么發達國家普遍采用這一方法的原因。我國電力部以委托武漢高壓研究所起草了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準。我國正在推廣這一方法，本儀器是根據我國這一需要研制而成的?？蓮V泛用于電纜、大型高壓旋轉電機、電力電容器的交流耐壓試驗之中。

三、VLF系列0.1HZ30kv,40kv,50kv,60kv,80kv超低頻耐壓試驗裝置技術指標

1、80KV超低頻

型號	額定電壓	帶載能力	電源保險管	重量	用途
80KV     超低頻	80kV (峰值)	0.1Hz,≤0.5μF	25A	控制器：6kg 升壓體I：39kg 升壓體II：59kg	用于35KV及以下電纜、發電機
		0.05Hz,≤1.0μF
		0.02Hz,≤2.5μF
		0.01Hz,≤5.0μF

2、30KV超低頻

型號	額定電壓	帶載能力	電源保險管	重量	用途
30KV     超低頻	30kV (峰值)	0.1Hz,≤1.1μF	10A	控制器：6kg 升壓體：39kg	用于10KV及以下電纜、發電機
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
		0.01Hz,≤11.0μF

3、40KV超低頻
型號	額定電壓	帶載能力	電源保險管	重量	用途
40KV     超低頻	40kV	0.1Hz,≤1.1μF	20A	控制器：6kg	用于相應電壓的電纜、發電機
	(峰值)	0.05Hz,≤2.2μF		升壓體：50kg
		0.02Hz,≤5.5μF
		0.01Hz,≤11.0μF
4、50KV超低頻
型號	額定電壓	帶載能力	電源保險管	重量	用途
50KV     超低頻	50kV	0.1Hz,≤1.1μF	20A	控制器：6kg	用于相應電壓的電纜、發電機
	(峰值)	0.05Hz,≤2.2μF		升壓體：50kg
		0.02Hz,≤5.5μF
		0.01Hz,≤11.0μF
5、60KV超低頻
型號	額定電壓	帶載能力	電源保險管	重量	用途
60KV     超低頻	60kV	0.1Hz,≤0.5μF	25A	控制器：6kg	用于相應電壓的電纜、發電機
	(峰值)	0.05Hz,≤1.0μF		升壓體I：30kg
		0.02Hz,≤2.5μF		升壓體II：33kg
		0.01Hz,≤5.0μF

VLF系列0.1HZ30kv,40kv,50kv,60kv,80kv超低頻耐壓試驗裝置技術參數：

1、輸出額定電壓：參見表

2、輸出頻率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。

3、帶載能力：參見表1    0.1  Hz  最大0.5μF

0.05 Hz  最大1.0μF

0.02 Hz  最大2.5μF

0.01 Hz  最大5.0μF

4、測量精度：±（3%滿量程+0.5KV）

5、電壓波形失真度：≤5%

6、使用條件：戶內、戶外；溫度：-10℃∽+40℃；濕度：≤85%RH

7、電源：交流50 Hz，220V ±5%

8、電源保險管：參見表格

超低頻耐壓試驗裝置又稱：超低頻絕緣耐壓試驗裝置，超低頻耐壓測試儀，超低頻電纜耐壓測試儀 ，超低頻發電機耐壓測試儀 ，超低頻電動機耐壓測試儀 ，絕緣耐壓測試儀， 超低頻交流耐壓試驗儀。

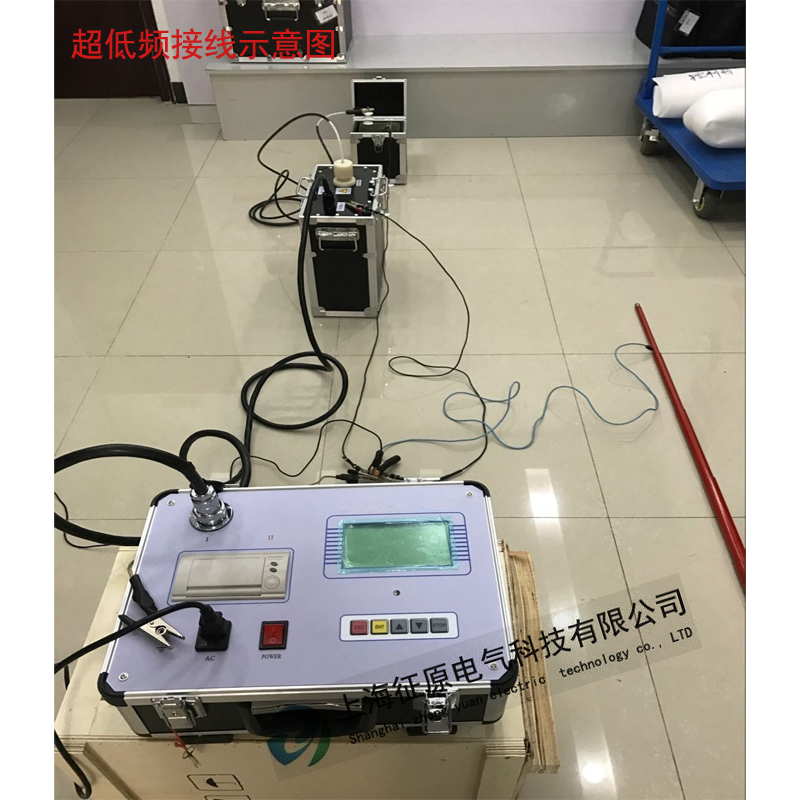

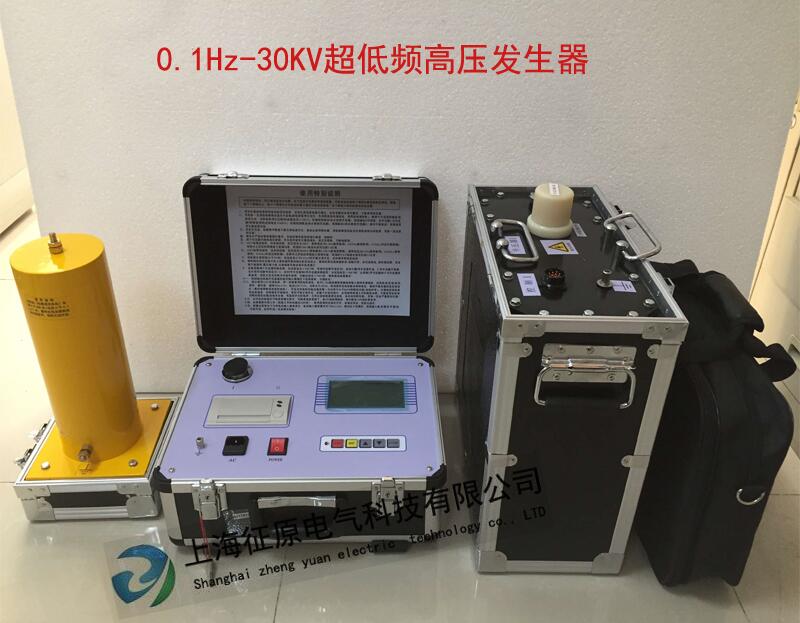

附錄：產品實拍圖片，歡迎您來人、來電咨詢，選購！！
